インジェクションブロー成形

インジェクションブロー成形(injection blow molding)とは?


インジェクション(射出)成形とブロー(圧空)成形を連続して行うため、言葉を合成してインジェクションブロー成形と呼びます。その成形法の違いとは、先ずインジェクション成型は、ペレット状のプラスチック原料を高熱で溶かし、金型内に射出(注入)する成形法です。金型内部には試験管状の有底パリソン(プリフォーム)形状が彫られており、その空間に樹脂が入り込むことでプリフォームが成形されます。一方ブロー成型とは、最終製品の外側形状が彫られた金型の内部に加熱したプリフォームをセットし、プリフォームの内部から空気を吹き込んで風船のように膨らませることで製品を作る成形法です。基本的な原理は吹きガラスと同じとなります。

さらに詳しく分類すると、同じ成形機内で成形するホットパリソン法(1ステージ)と、一度冷却してから別のブロー成形機で加熱軟化成形するコールドパリソン法(2ステージ)があります。

ホットパリソン法(1ステージ)

射出成形工程とブロー成形工程が同一成型機内部にて一括処理される成形方法。射出成型工程にてプリフォームを成型した後、そのプリフォーム自体が予熱を維持したままブロー成形の工程に移るため、エネルギーの無駄が少なく、機器も1台で済みます。しかし、デメリットとして射出成型とブロー成形を同時に行うため、サイクル時間や温度調整が難しくなる傾向があります。なお、押出し(ダイレクト)ブロー成形で使われる中空のパイプ状のものもホットパリソンと呼ぶため、注意が必要です。

コールドパリソン法(2ステージ)

射出成形工程とブロー成形工程が分離している成形方法。先ずはプリフォームを射出成形し、一度冷却し半製品として中間在庫されます。ブロー成形の時には再加熱されるためエネルギーの無駄は多いが、プリフォーム成型時の射出条件やブロー成形時の温度条件を個別に設定できるため、寸法精度等の品質安定には適しています。また、量産性にも優れており、ペットボトルなどをインジェクションブロー成形で生産する飲料メーカーでは、運送コストや技術導入の容易さ等によりコールドパリソン法が主流となっています。

メリット

金型費用(ブロー成形)は比較的安価

ブロー成形で使用する金型は部品点数が少なく構造がシンプルなため、製作工期が短く、安価での製作が可能です。例えば、容器のような中空製品の場合、射出金型で製作すると片側で1組ずつ、合計2組の金型が必要となりその後の溶着工程が増えますが、ブロー金型であれば1組の金型だけで製作できます。しかし、インジェクション成型の金型も必要となるため、形状による要因が多く、単純に比較できないのが現状です。

小幅な形状変更が容易

比較的小幅の形状変更であれば、ブロー金型の修正のみで完了するため、容易に形状変更が可能です。しかしながら、パリソン開口径を小さくするなどの大幅な形状変更はインジェクション金型の修正も必要となり、費用も高額となるため注意しなければなりません。

デメリット

肉厚のコントロールが困難

風船を膨らませるような成形方法のため、加熱条件によってパリソンの膨らみ方が変化し、偏肉などの不良が多く発生します。そのため、肉厚や表面寸法の精度を求める製品には向いておりません。

形状の制約あり

パリソンの内部に空気を吹き込み、その空圧によって膨らませるため、形状の制約が多くなります。例えば、角のアール(丸み)が小さいものやエッジが立ったような形状は難しくなります。

インジェクションブロー成形とは?2D/3D製品図ダウンロード



長谷川製作所の
インジェクションブロー成形技術


当社が行っているのはコールドパリソン法ですが、何といっても強みは、アクリル樹脂(Poly Methyl Methacrylate/PMMA)を材料としたインジェクションブロー成型が可能であることです。また、手のひらに収まる小型サイズ(φ70㎜~)から両手で抱えるような大型サイズ(φ600㎜)までを網羅しており、特に大型サイズ域(φ350~600㎜)を得意としています。この成形法で成形される製品は多種多様ありますが、素材にアクリル樹脂を使用している国内メーカーは存在せず、当社のオンリーワン技術となります。なお、アクリル樹脂は光の全光線透過率は93%、可視光線透過率は92%と一般的なガラス(約90%)よりも優れていて、光源などをカバーする部品に多く使用されています。また、酸・アルカリなどの性質や紫外線などにも耐性があり、屋外でも365日露出できる耐候性を有している点もアクリル樹脂の主な特長の一つとなっています。

当社では、2022年よりポリカーボネート(PC: polycarbonate)を素材としたインジェクションブロー成形も始めました。アクリル樹脂よりも耐衝撃性に優れており、今後の需要が期待されています。

インジェクションブロー成形とは?

【関連ブログ】
インジェクションブロー成形とは?基礎・基本を学ぶ
押出し(ダイレクト)ブロー成形とは?基礎・基本を学ぶ
延伸ブロー成形とは?基礎・基本を学ぶ
多層ブロー成形とは?基礎・基本を学ぶ
3次元ブロー成形とは?基礎・基本を学ぶ
フリーブロー成形とは?基礎・基本を学ぶ



インジェクションブロー成形の
製作事例


  • サンスターVO5のCM

    テレビCM撮影用小道具

    品名:AG510T 材質:アクリル 色:透明
    サンスターVO5のCMにて使われた製作事例です。当社に電話にて問合せがあった時は、「アクリルグローブって、頭からかぶっても大丈夫ですか?」との質問からでした。実は私が中学生の時、宇宙飛…

  • デパートの店舗装飾

    デパートの店舗装飾

    品名:AG250T 材質:アクリル 色:透明
    デパートのクリスマス商戦を彩るディスプレイ用として使われています。アクリル内部には、雪を連想させる粒状の白砂を半分程度まで敷き詰め、その上に商品を飾って幻想的な雰囲気を演出しています…

  • アクリルグローブドーム型

    フィギュアケース用

    品名:AG200DT 材質:アクリル 色:透明
    大切なフィギュアコレクションをホコリ、汚れ、変色、ちょっとした破損から守るのが「フィギュアケース」。フィギュアケースの選び方のポイントを製作メーカーの独自視点からアドバイスいたします…

  • インジェクションブロー成形

    ライブ会場用照明機器

    品名:AG340DT 材質:アクリル 色:透明
    2022年11月5日(土)に開催された「AIMYON 弾き語りLIVE 2022 -サーチライト- in 阪神甲子園球場」でのワンシーンです。あいみょんを囲む照明機器のカバーにアクリルグローブが使われています…

  • 大型風鈴ディスプレイ

    大型風鈴ディスプレイ

    品名:AG510T 材質:アクリル 色:透明
    待ち合わせ場所に度々使われているJR吉祥寺駅ビルのアトレ1階の「はなびの広場」には、季節ごとに入れ替わるディスプレイが行き交うお客さんの目を毎回楽しませています。さて今年の夏は…

  • インジェクションブロー成形

    伊和志津神社

    品名:AG200YT 材質:アクリル 色:透明

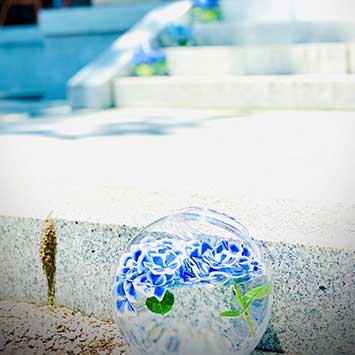

    兵庫県宝塚市伊孑志にある神社境内の階段脇にテラリウムが飾られています。こちらは夏の風物詩である願掛け風鈴、季節限定御朱印、涼しげな花手水など、女子心くすぐる「かわいい」と「癒やし」の…

  • インジェクションブロー成形

    アウトレットモール

    品名:AG200W 材質:アクリル 色:乳白
    週末には数多くの買い物客でにぎわうアウトレットでのコーヒーショップ内での製作事例です。AG200Wを円を描くように規則的に配置も、高さをランダム変化させて不規則的に配置することでバ…

  • インジェクションブロー成形

    シェア金沢

    品名:AG350W 材質:アクリル 色:乳白
    石川県金沢市にあるShare金沢(シェア金沢)での製作事例となります。この施設は従来の福祉という定型から脱して、障害者だけではなく健常者も、また若者も高齢者も分け隔てなく一緒に暮らせる街…

  • インジェクションブロー成形

    阪急梅田駅3階売店

    品名:AG350W 材質:アクリル 色:乳白
    大阪と京都を結ぶ阪急線の玄関口である梅田駅売店での製作事例です。改札口は2階と3階がありますが、天井が高く開放感がある3階売店に浮かび上がるようにアクリルグローブが並んでいます。バッ…

  • インジェクションブロー成形

    JR大宮駅エキナカ

    品名:AG350W 材質:アクリル 色:乳白
    大宮駅のショッピングスポットとして有名なエキナカでの製作事例となります。AG350WとAG250Wを取り合わせ、それをフレームだけで組まれた木枠内に収められています。木枠の大きなスペースを上…

  • インジェクションブロー成形

    ゴルフカントリー倶楽部

    品名:AG350W 材質:アクリル 色:乳白
    関西地区に所在するゴルフ場のクラブハウス内照明器具での製作事例です。今回は照明器具製作会社にて設計から加工までを請け負っていたため、当社からは図面とサンプルを提出したのみで、特に凝っ…

  • NHK舞台装置セット

    舞台装飾(ステージセット)

    品名:AG510W 材質:アクリル 色:乳白
    社団法人日本放送協会の舞台装飾(ステージセット)にて使われた製作事例です。2020年、朝の連ドラ「エール」最終回の1シーンにて、客席側の舞台上にAG510W、階段両側にAG250Wが設置され…
