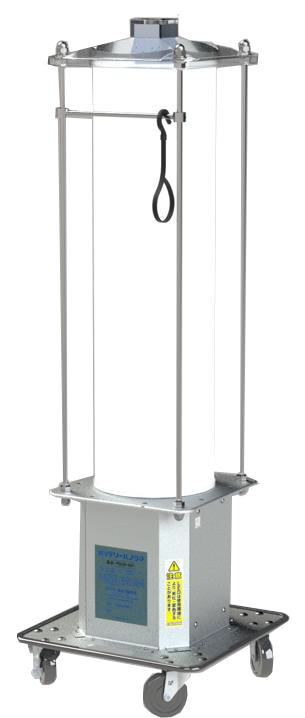

防雨型コードレス照明器具「バッテリーパノラマシリーズ」


使い勝手がよく、当社No.1 ヒット商品である「PS05」をベースに、充電式・コードレスと現場のニーズを具現化した新商品・バッテリーパノラマ「PS06」を開発!
電気が取れない仮設・内装現場をはじめ、解体現場でも活躍!!
万が一の災害時にも、屋内外で使用できるバッテリー照明としてオススメな防災備蓄品です!!!


連続点灯時間 最大18時間
※ECO点灯時は最大18時間
※FULL点灯時は最大9時間


発電機不要
バッテリー駆動で静音な為
夜間の作業にも


防雨型 保護等級 IPX3


電源不要のコードレス
※充電用ケーブル3Mが
付属致します。

姉妹品は防災認定取得 ※1
姉妹品の情報はこちらから

姉妹品は防災認定取得 ※1
姉妹品の情報はこちらから

PRポイント

注目ポイント①


大容量バッテリーで
長時間点灯可能

最大で18時間+最大全光束7,200lmを実現

※EC点灯 18時間、FULL点灯 9時間

注目ポイント②


バッテリーを長期保管可能
とする新システム

「保管用スイッチ」「専用制御回路」で
バッテリー劣化を軽減

保管用スイッチ

バッテリー保護機能で長期保管が可能

運転側:通常時、「運転」側にします。バッテリーから回路へ電源供給されます。

保管側:長期保管や工場出荷時、バッテリー消耗お最小限に抑える為、「保管」側にします。この時、充電ケーブルを接続していても、バッテリーは充電されません。

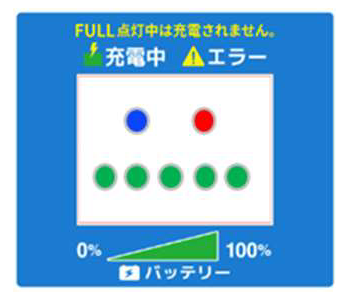

インジケータ

バッテリー残量の確認が可能
(緑 LED5点)

バッテリー残量目安を、5つのLEDで左から20%毎に表示します。
左端のみが点滅している場合は、残量が20%以下です。
右端が点滅している場合は、残r尿が98%以下です。

注目ポイント③


緊急展開時でも
場所を選ばず使用可能

防雨仕様で雨天時も活躍
+キャスター付で楽々移動可能

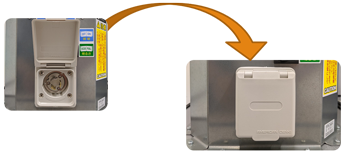

防水カバー付

等級
第2数字記号
水の侵入に対する保護
2 保護の程度 テスト方法
IPX3 垂直より左右60°以内からの降雨によって有害な影響を受けない 200mmの高さより60°の葉に10ℓ/分の放水、10分
キャスター付

誰でも簡単に移動ができる
キャスター付

「必要な場所に」「必要なだけ」
「速やかに」展開可能

注目ポイント④


USB機器充電用コネクタで
外部出力可能

万が一の「困った」に対応!
スマートフォンなどの充電が可能

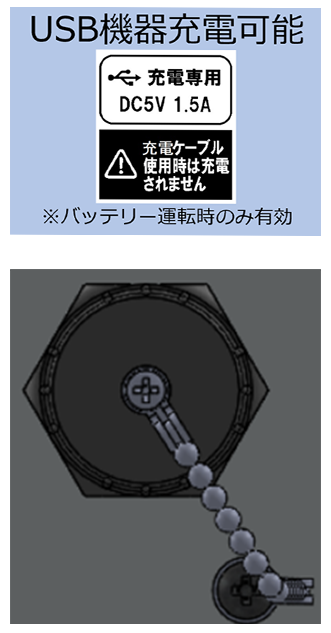

USB機器充電用コネクタ
(Type-A レセプタクル
防水タイプ)

・バッテリー運転時に、スマートフォンなどのUSB充電機器を接続し、充電することができます。

・USB機器を1.5A(7.5W)で充電します。
USBハブなどを使用することで、複数台の充電ができますが、過電流遮断した場合には、台数を減らしてください。

・LEDパノラマ本体へ充電ケーブルで給電中には、USB機器を充電する事はできません。

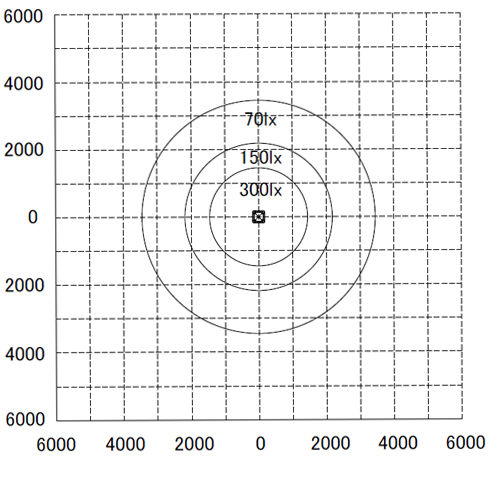

配光曲線

※AC ECO/BT FULL点灯時

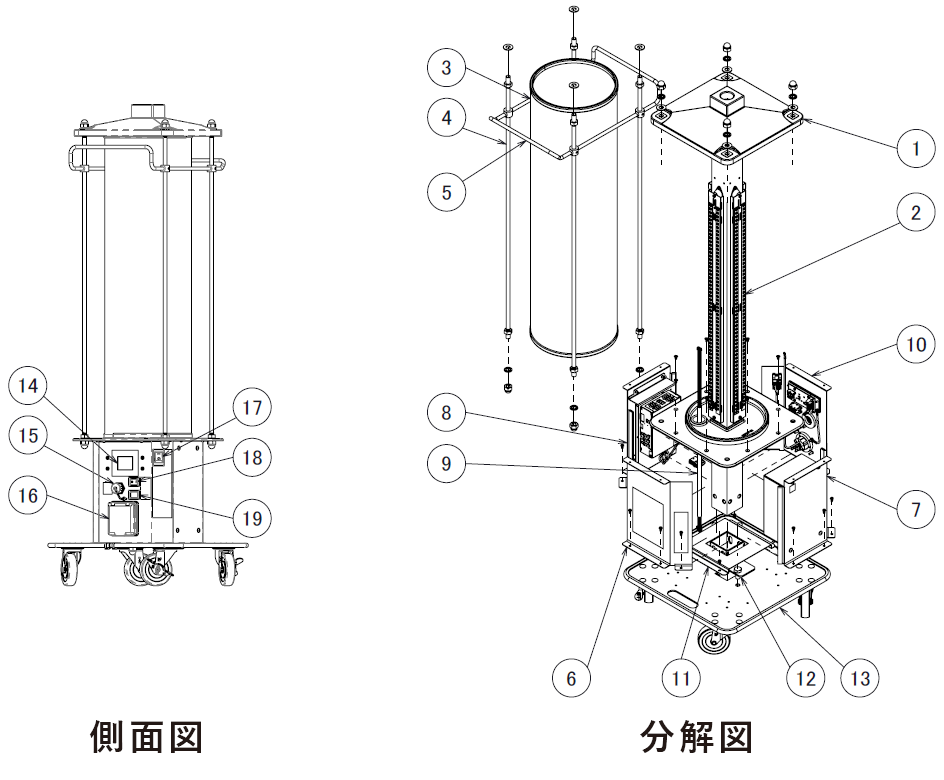

各部の名称

光源部
①PCカサ
②05WP
角パイプ ASSY
③光拡散 PCパイプ
L700
④05 保護丸棒
⑤05 取手 上
⑥メンテナンス
パネル LED(WP)
電源部
⑦BTパネルセット
(BT)
⑧BTパネルセット
(CR)
⑨06LED
接続用ハーネス
⑩電装パネルセット
⑪防水仕切り板
Ver2
⑫各フランジ 40
⑬05 台車
⑭インジケータ
⑮USB機器
充電コネクタ
⑯防水形インレット
3115NW
⑰バッテリー
スイッチ
⑱照明スイッチ
⑲エコスイッチ

※BTパネルセット(BT)は、大容量リチウムイオンバッテリーを内蔵しています。

付属品

・充電ケーブル: 3m
(VCT2x3C リペアポッキンプラグ付)
1本

仕様

品名
PS06-WP
形式
PS06BH0010
光源
LED
光源設計寿命
40000時間
全光束(参考値)
14400lm ※AC運転 FULL点灯時
色温度
5000K
定格入力電圧
AC100V
定格周波数
50/60Hz
定格消費電力
107W
USB機器充電電流
最大1.5A(バッテリー運転時のみ有効)
充電ケーブル
VCT2□x3c 3m 125V15A2PEポッキン
質量
18kg(付属充電ケーブルを除く)
使用環境
屋外型 IPX3取得
使用温度範囲
-10 ~ 35℃
バッテリー点灯時間
ECO点灯 18時間、FULL点灯 9時間
(バッテリー初期状態の場合)
バッテリー充電時間
約12時間 (バッテリー初期状態の場合)
調光機能
①AC運転 FULL点灯時
(明るさ100%)
②AC運転 ECO点灯=BT運転 FULL点灯
(明るさ50%)
③BT運転 ECO点灯
(明るさ25%)
インジケータ表示
・充電中(青LED)
点灯:充電完了、点滅:充電中
・エラー(赤LED)
点灯:充電停止、点滅:その他異常検出
・バッテリー残量
点灯:残量目安を左から20%毎に表示
(緑LED 5点)
※残量20%以下で左端のみ点滅、
残量0%で消灯

※1 防災認定取得

同製品の姉妹品が、防災製品等推奨品認定を取得致しました。

リチウムイオンバッテリー搭載の照明器具。最大18 時間点灯可能。
バッテリー長期保管可能の為、緊急展開時でも場所を選ばず活躍。

姉妹品の情報はこちらから

同製品の姉妹品が、防災製品等推奨品認定を取得致しました。

リチウムイオンバッテリー搭載の照明器具。最大18 時間点灯可能。
バッテリー長期保管可能の為、緊急展開時でも場所を選ばず活躍。
